Ámbito de aplicación:

Este tipo de controlador de bomba de CA solar se usa en el entorno de la fuente de alimentación de la matriz de panel solar y el modo de control de conversión de frecuencia de la fuente de alimentación de la cuadrícula, y puede impulsar las bombas de CA trifásicas. (Debe cambiar los parámetros internos cuando use el modo de control de conversión de frecuencia de suministro de energía)
Dado que los requisitos de control del motor sin escobillas de CC son especiales, debe ser controlado por un controlador especial de acuerdo con el diseño del motor. Por lo tanto, dicho controlador debe usarse para nuestras bombas eléctricas sin escobillas de CC.

Características de trabajo:

El controlador puede controlar automáticamente la operación y apagar la bomba eléctrica de acuerdo con el voltaje de salida de la matriz de paneles solares y las señales de nivel de agua sin protección manual.

Es decir, correr cuando el sol es fuerte, detenerse cuando el sol es demasiado débil, corre cuando el pozo está lleno y la torre está seca, deje de que el pozo esté seco y la torre es Fuli. Para obtener el mejor rendimiento y maximizar la eficiencia de la energía solar, el controlador disminuye automáticamente la bomba cuando el sol es débil y el voltaje de salida del panel solar no es suficiente, para evitar hacer que el controlador se detenga demasiado pronto y el tiempo de trabajo de todo el sistema es demasiado corto.

Para permitir que el controlador conduzca la bomba eléctrica para lograr la mejor condición de trabajo y maximizar la eficiencia de la energía fotovoltaica durante todo el día, el controlador reduce automáticamente la velocidad de funcionamiento de la bomba eléctrica cuando la tensión de salida del panel solar es insuficiente. Por lo tanto, se evita que el voltaje de salida del panel solar se está retirando, lo que hace que el controlador tenga un apagado de la subvoltaje demasiado pronto, y el tiempo de trabajo de todo el sistema es demasiado corto.

Las principales características:

· Operación: se puede configurar para comenzar automáticamente después de la encendido / parada de un solo botón, y es fácil usar el modo de fuente de alimentación sin configurar demasiados parámetros.

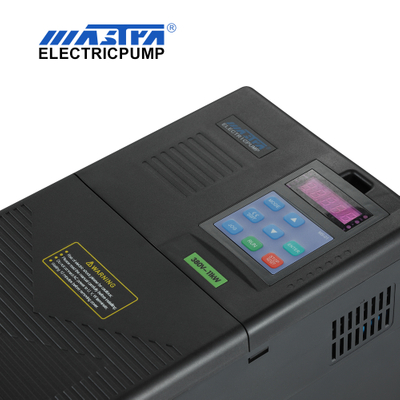

· Pantalla: el controlador utiliza el modo de visualización indicador de tubo digital + LED, el tubo digital es para mostrar el contenido digital, y el indicador LED es para mostrar la unidad, tal como: cuando el tubo digital muestra 50.00, el indicador LED se encenderá en la posición Hz.

Contenido de la pantalla: Pantalla de configuración de parámetros básica, pantalla de parámetros de preajuste del controlador cuando se detiene, salida del controlador y pantalla de parámetro de entrada cuando se ejecuta; La pantalla del código de falla al ejecutar.

Función de protección: corriente sobre corriente, sobre voltaje, bajo voltaje, pérdida de fase, sobrecarga, sobrecalentamiento del módulo, baja frecuencia, giro seco, potencia baja, bien seca, torre completa.

· Sensores compatibles: sonda de nivel de líquido, flotador, medidor de presión de contacto eléctrico, interruptor de presión, sensor de presión.

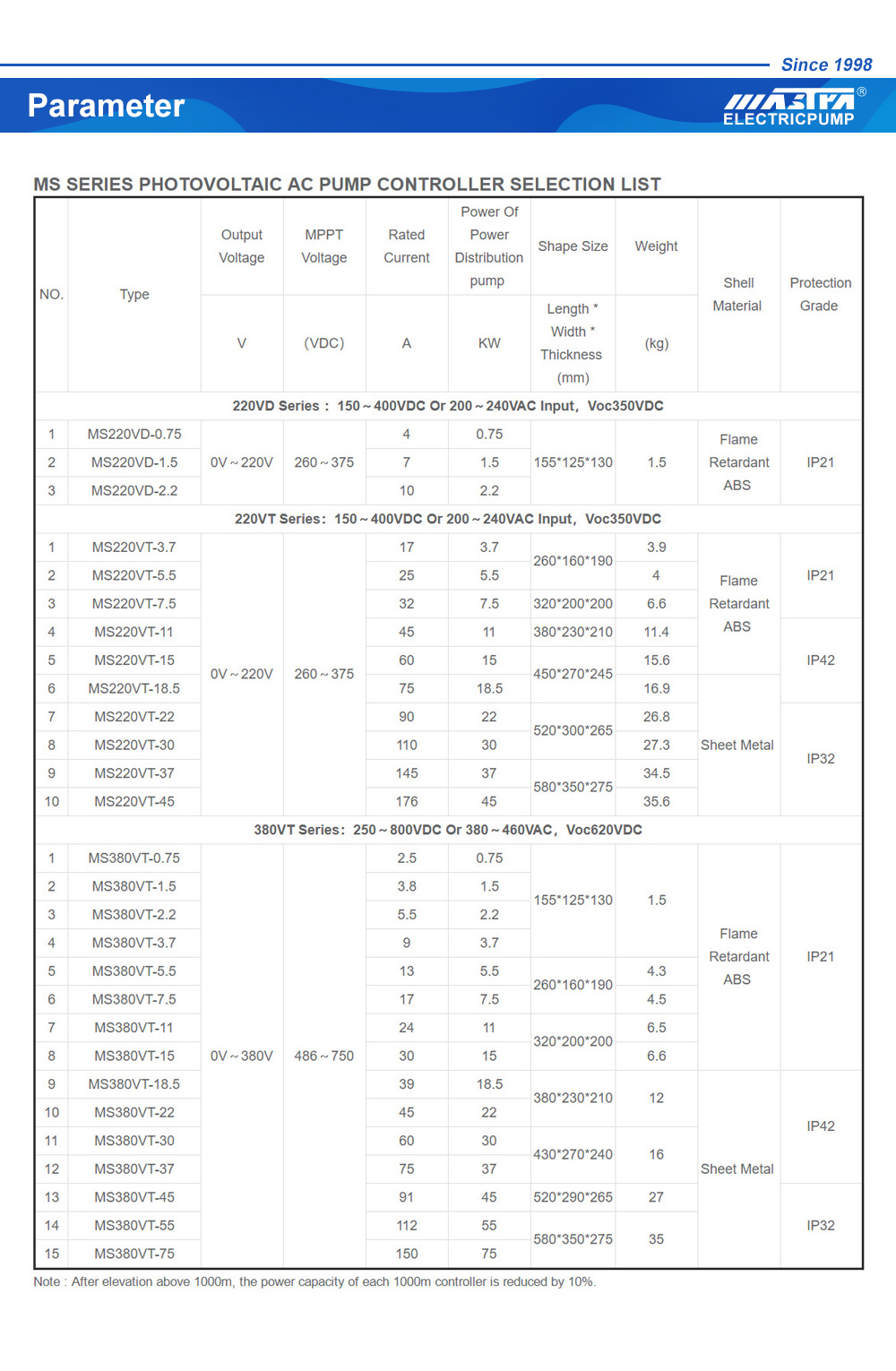

Parámetros técnicos:

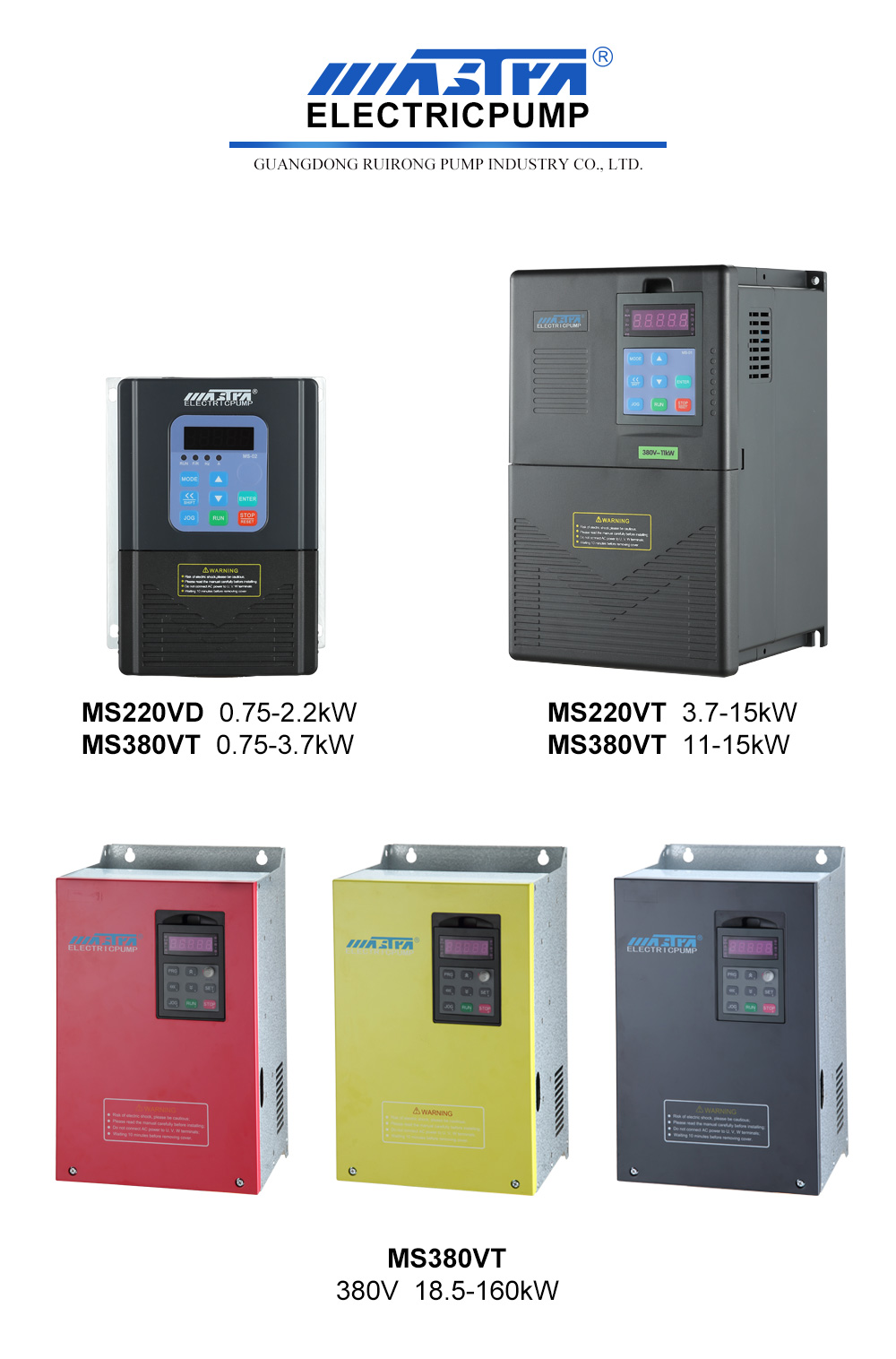

· Modelo: MS220VD (0.75-2.2kW), MS220VT 3.7-45KW), MS380VT (0.75-75KW).

· Nivel de voltaje de CC: el voltaje más alto 400VDC (MS220VD y la serie MS220VT), la tensión más alta 800VDC (serie MS380VT).

· Rango de voltaje MPPT: 260-375VDC (MS220VD y MS220VT Series), 486-750VDC (serie MS380VT).

· Rango de frecuencia de salida: 0-50 / 60Hz

· Capacidad de alimentación del motor: CA trifásica 220V 0.75-45KW (MS220VD y serie MS220VT); CA trifásico 380V 0.75-75KW (serie MS380VT); NOTA: Después de la altitud supera los 1000 m, el controlador debe usarse más bajo que la situación nominal. Para obtener más información, comuníquese con nuestra empresa de consulta técnica.

· Distancia de transmisión de nivel de líquido: ≤100 metros.

· Grado de protección: IP21 (MS220VD 0.75-2.2KW, MS220VT 3.7-7.5KW, MS380VT 0.75-15KW); IP42 (MS220VT 11-18.5KW, MS380VT 18.5-37KW); IP32 (MS220VT 22-45KW, MS380VT 45-75KW).
